Keiour
2023 年12 月 16 日 22:29
61
翻了个小车，写个坑。这两天折腾一台前两天收来的HP Prodesk 600 G5 SFF，想试试点亮手上一块ES的九代U，试了才知道这板子坑爹：
BIOS不能通过任何形式的软刷降级，尝试刷入等级低很多的bios就会显示bios版本被管理员锁定，how informative。
BIOS用的是SOP 16封装的北京兆易创新GD25B256D，针脚定义上看能用正常25 SPI的编程器刷，但是需要自己飞线。
有不可关闭的bios校验，校验模块应该处于新唐的super IO芯片上，找不到修改的办法。。。
恰好碰到之前玩过400 G3 SFF的大佬，告诉我这板子的bios不能互刷，每台机器的bios签名应该是绑定机器的super IO芯片的，但是super IO又是定制的NPCD31x系列，没有任何资料。
coreboot有针对跳过校验的讨论 ，大体思路是基于只检测主bios一部分的原理，保留一部分的原有bios，然后魔改剩下的。但到这一步已经相当麻烦了，而且我对自己的焊工毫无自信，所以我投降，40块买了个8500开大拖车去了。
MCExtractor看这板子的bios是有906EC微码的，但是不要被骗，我自己刷进去的bios都有906EC但是就是亮不了9代ES，debug闪灯显示3-4，“The system board displays a power failure (crowbar).”，看起来和微码毫无关联。这种情况要么需要改bios关ME，要么是HP有搞硬件白名单，要么我U炸了。either way，因为这板子这么难对付，我觉得已经没有搞下去的意义了。
最后骂一句想出搞不可关闭的bios校验，还要通过本地签名绑定机器，使得如果这一环节哪个硬件出了问题–哪怕只是bios刷挂了–用户也根本没法维修，出保的话只能换新的工程师，你还真他娘是个天才。
还有这机器默认sata线竟然是给了一个光驱用的slimline SATA
顺便借楼问句现在高core count的broadwell ep平台有啥大船，前段时间的2690v4掉到20块以内我还想等等，结果现在2690v4船跑了，18核的86，95，97都好贵啊
Keiour
2023 年12 月 16 日 22:31
62
sp3应该是因为插槽长方形只能往两侧吹？直接翻转风扇方向如何
Shipping $76
我直接咸鱼买了两套配好风扇和壳，算上转运一共500软
nifury
2023 年12 月 20 日 01:19
65
鄙视guabi → 理解guabi → 成为guabi
Keiour
2023 年12 月 20 日 01:29
66

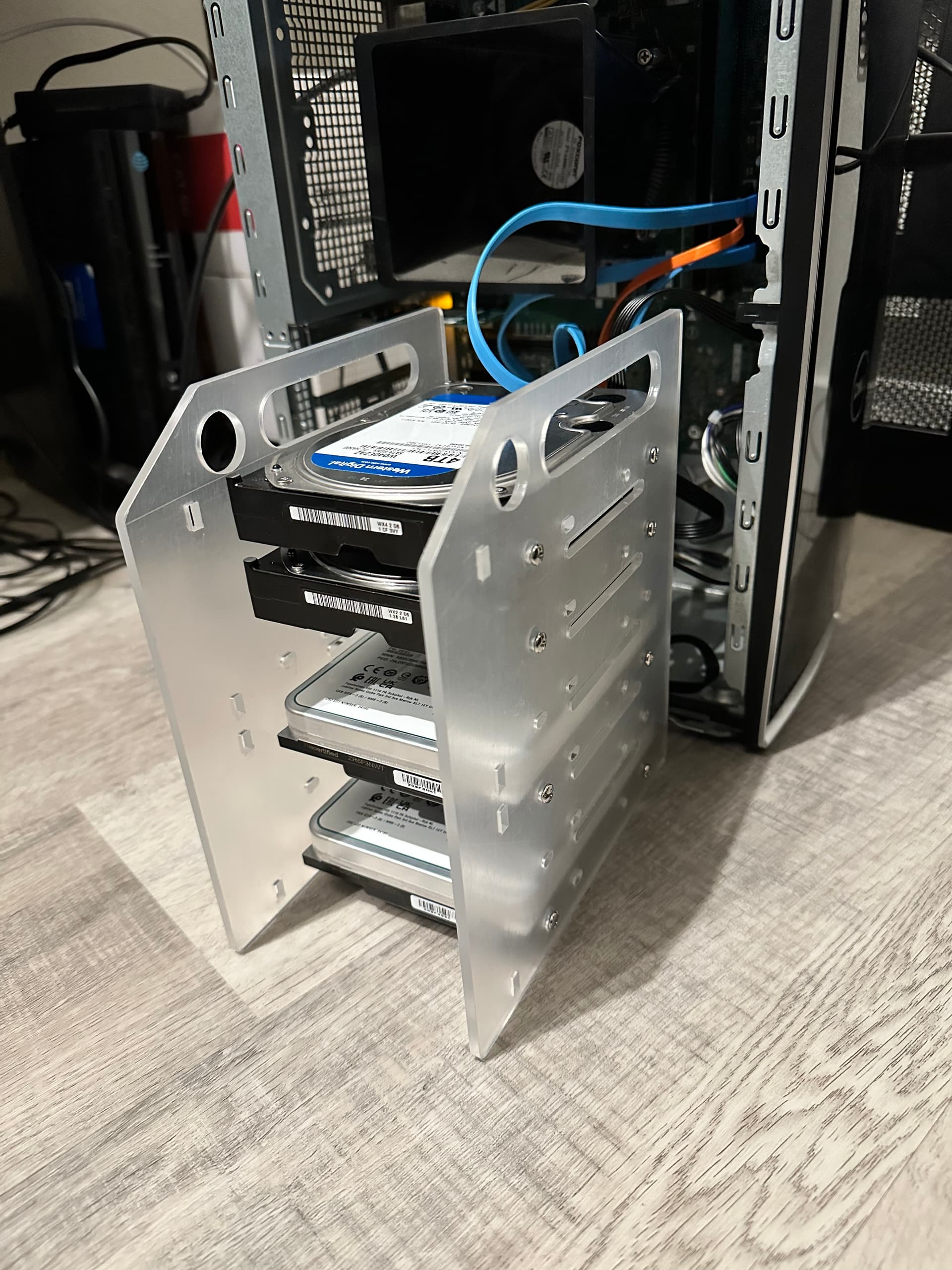

自己打印的两片塑料当硬盘架？这个我感觉确实垫下螺丝会感觉安心点，不过我没玩过这么多机械盘
以及好奇后面的是啥机器，是不认识的dell准系统
nifury
2023 年12 月 20 日 02:55
67

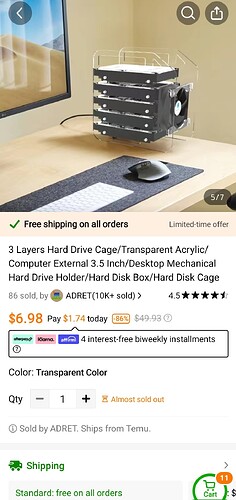

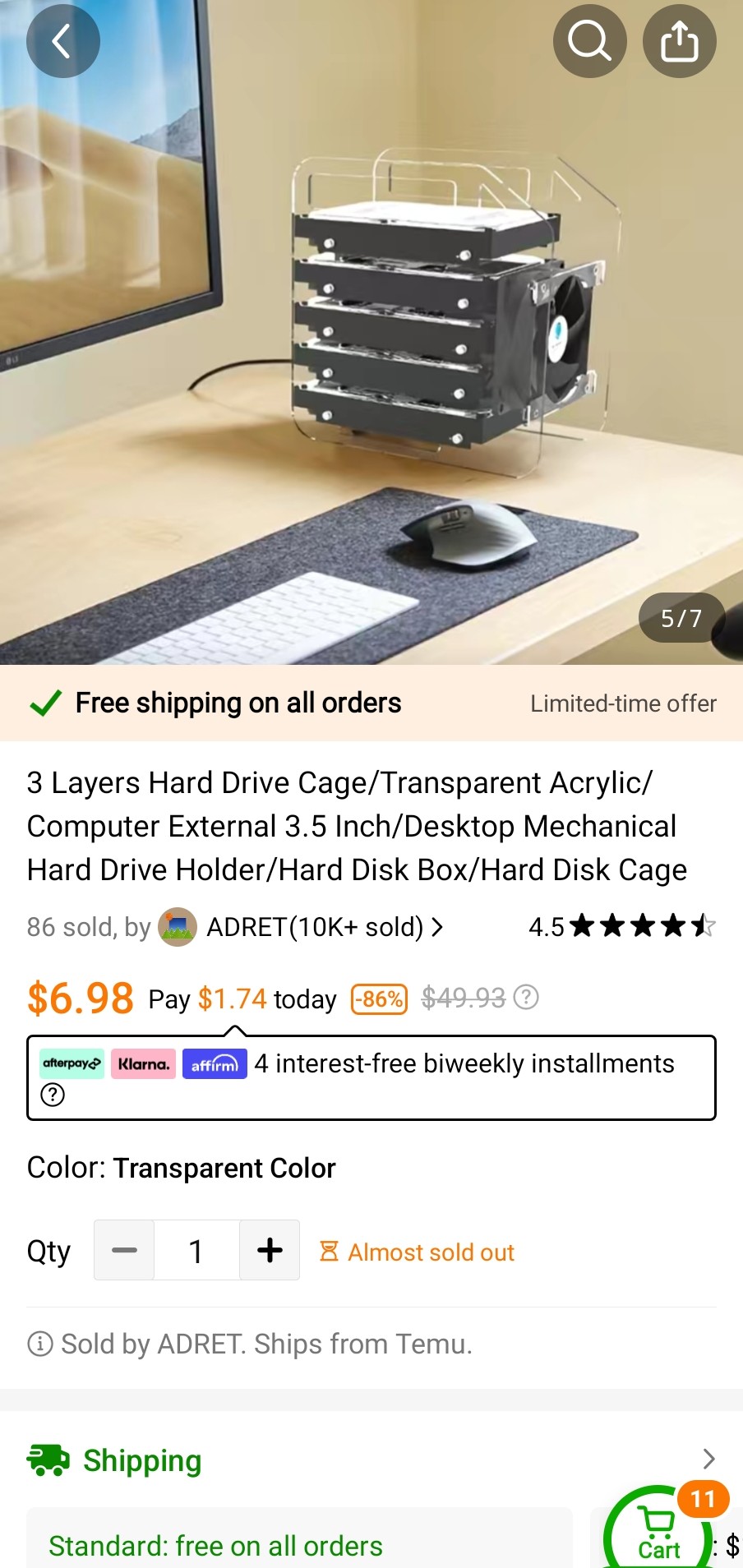

aliexpress买的两片塑料板
Keiour:
以及好奇后面的是啥机器，是不认识的dell准系统
Inspiron 3670。公司淘汰的机器被我抱回了家
Keiour
2023 年12 月 20 日 07:24
68
可能这个支架装到重一点的配重上可以有效减轻磁盘振动？不过我没玩过24-7开机的机械盘系统，不知道会咋样…

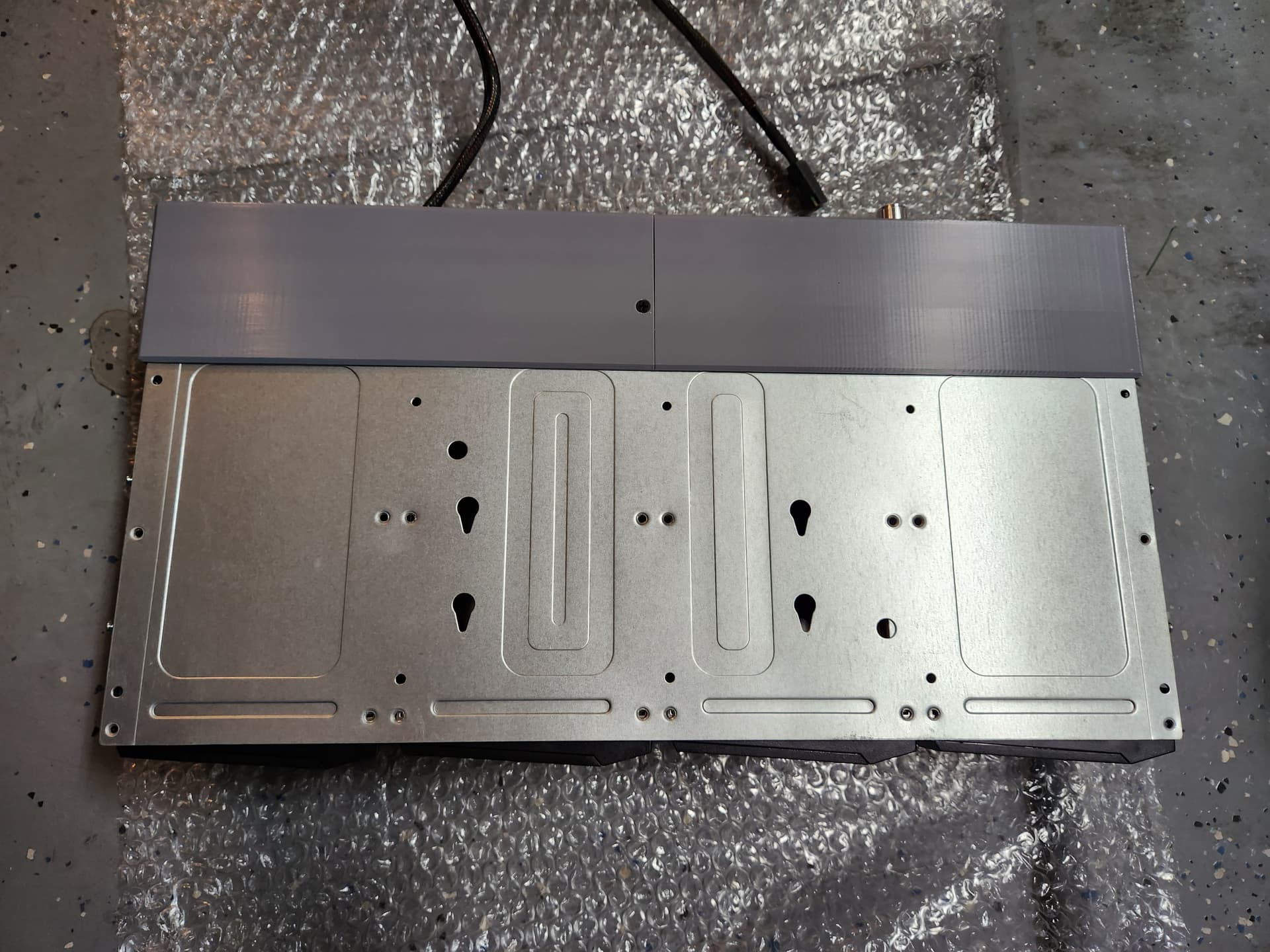

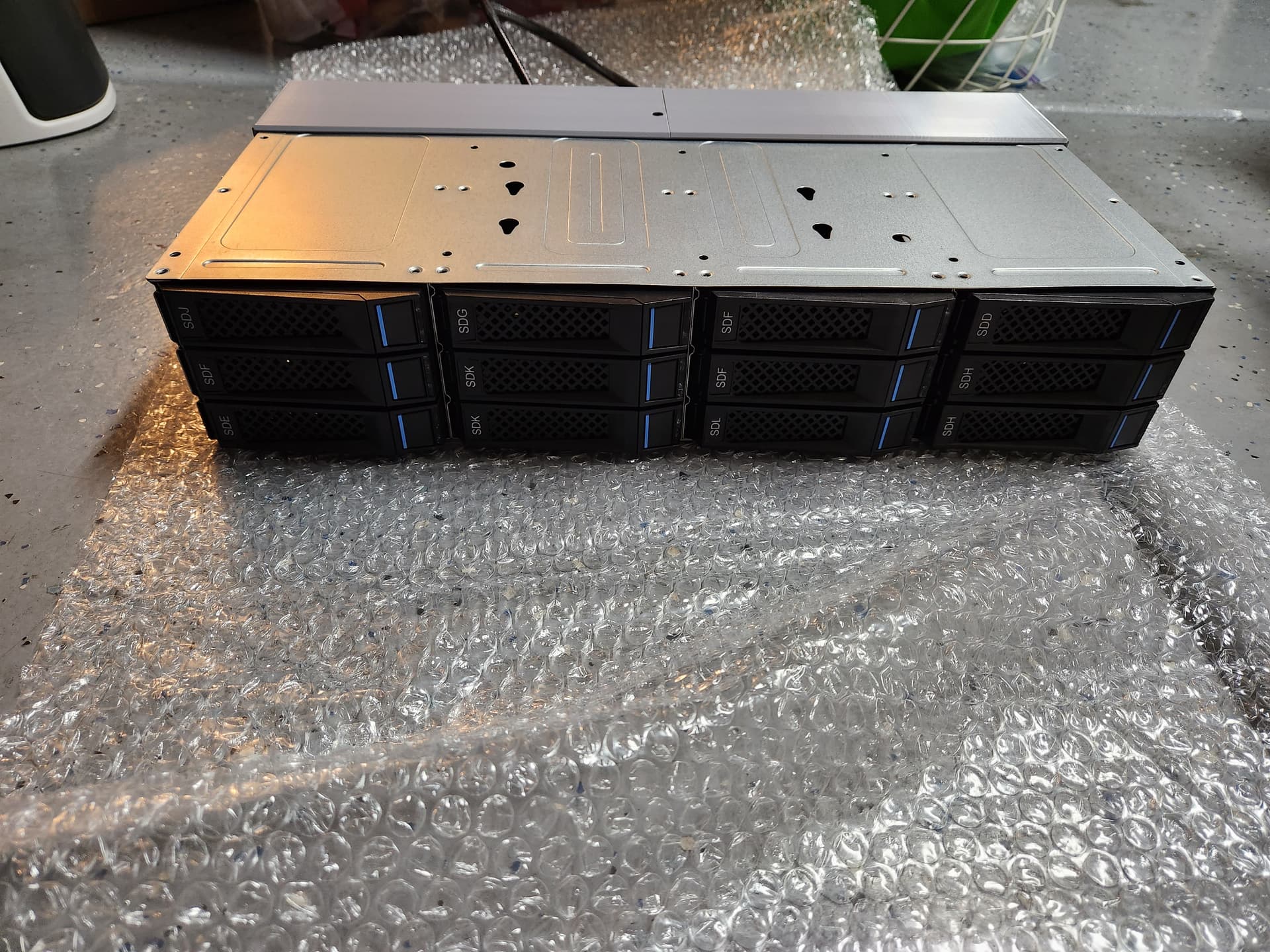

刚运到，图来了
需要的话咸鱼关键字 浪潮 5212M4
图
2 个赞
nifury
2023 年12 月 21 日 01:41
70

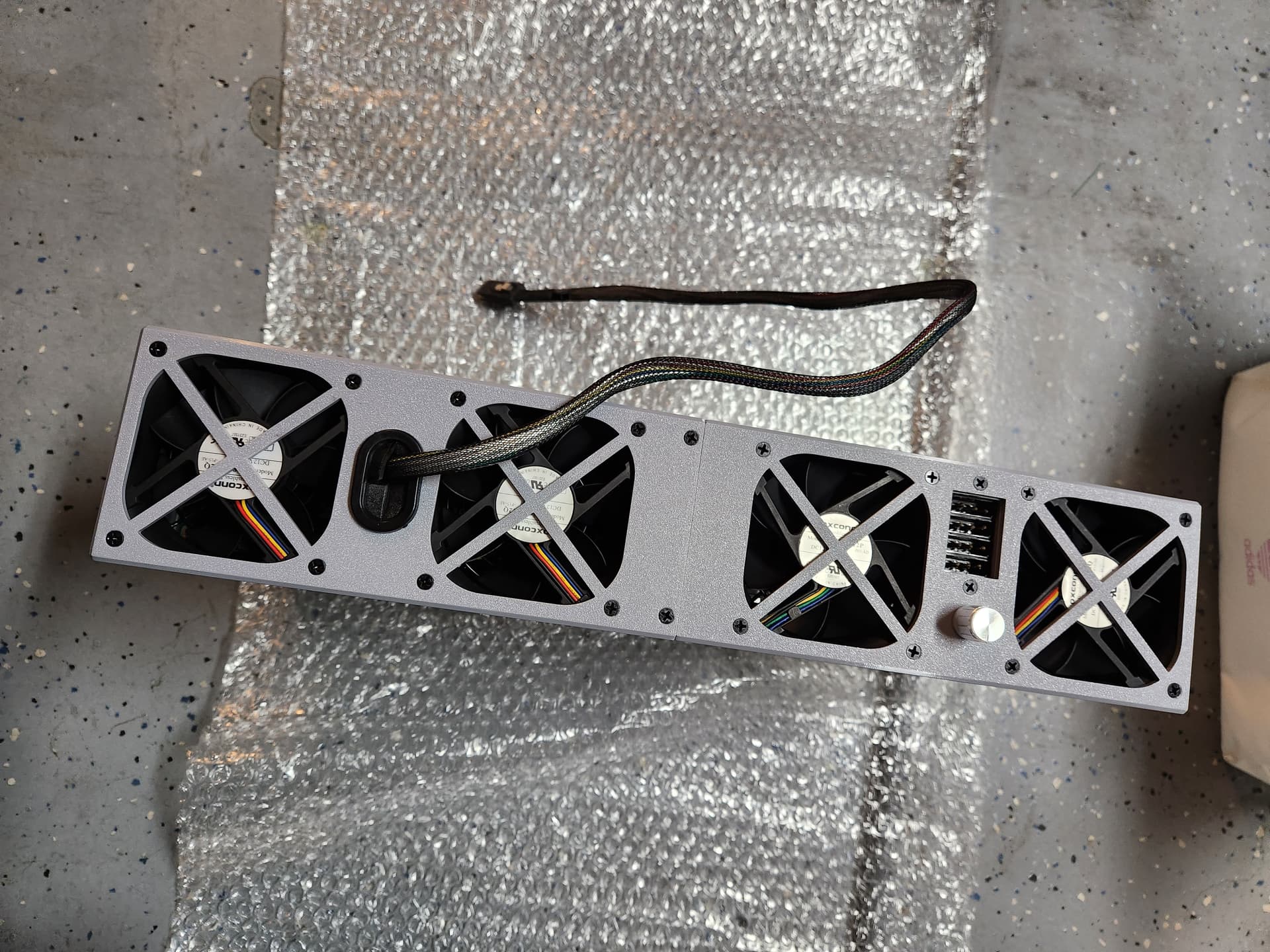

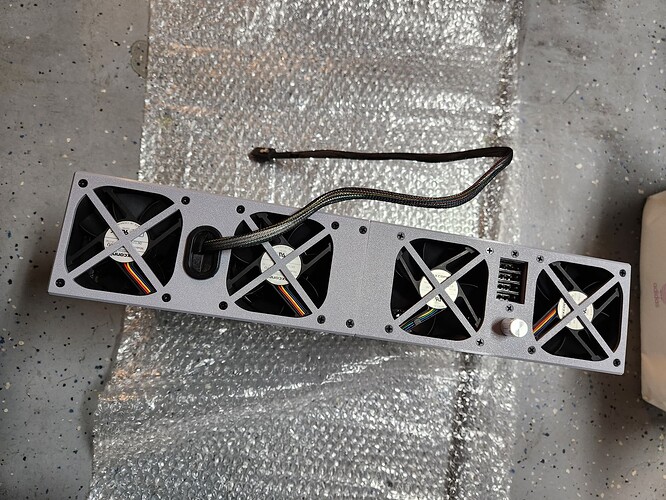

风扇好赞啊，而且整体好新啊，原来咸鱼不是卖二手的吗。我还想自己DIY风扇来着
1 个赞
服务器拆机，可能是无尘机房出来的，每套本体+盘架113。店家自己做的散热盒45，一套四个风扇+调速器35。加一起一套180，3.5公斤，海运一公斤22，最后差不多550软
2 个赞
Keiour
2023 年12 月 25 日 00:22
77
最近本地捡了台S2600WT的机架（R2308WT，但是R2000WT系列用的都是同一块主板，只是前面板和阵列卡不同），$120带双750w铂金电源，8盘位，原配一张LSI 3108的阵列卡（这玩意相当的热）。这个价格相当不错，卖家还附赠了6x4G内存，240G的s3520一块，还有俩钥匙扣。
买来自己上了双路2690v4，16x32G的2133 LRDIMM内存（18一根买的，其实有点亏，要是2400的条子就好了），然后自己丢了个闲置的硬盘进去用。本来准备上个150块的F320的（反正机架服务器强制通风，发热大完全不是缺点），但是圣诞节前都到不了，只能躺平。
这玩意目前全力跑了几天，感觉卖的比Dell和HPE的垃圾便宜不是不能理解–这服务器的硬件用料挺足的，没有什么大坑，但是IPMI比较弱，先写点缺点：
s2600wt这张板是1u的R1000WT系列和2u的R2000WT通用的，所以大概是出于备件通用化的原因，R2000WT系列的散热器用的是1u机架的方案，铜底铝鳍片焊接，无热管，然后散热片顶上用一个塑料导风片把60cm风扇出来的风压进散热器和内存条的1u高度。这个方案散热能力比较弱，像R730或者R740那种带热管，充分利用2u高度的散热器总成应该能让风扇转速变低很多。
IPMI功能弱，最重要的风扇控制只能限制最大转速，风量和pwm offset，最大转速只能限制到70%，约等于没有。实际运行中这堆16000转的风扇最高也就跑到8000-9000转，完全跑不到70%–但是7000转以上已经很吵了。
风扇策略奇怪，这板有个很奇怪的特性是它有两个风扇区，对应两个插槽。CPU0（电源侧）对应的区域风扇转速总会比CPU1高，造成CPU0的温度总是比CPU1低。在双U跑满135W时，CPU0的风扇可以达到8000转而CPU1侧则往往只有5000-6000转，此时温度差可以高达20-30度，原因未知，通过syscfg给风扇一个很小的pwm offset似乎可以减轻这个问题。目前还在找直接控制风扇pwm的方法，但是很可能不行，至少不能通过ipmi实现。
此外可能是因为2#PSU会吃CPU尾气造成进风温度高的原因，2#PSU的风扇转速偶尔会比1#PSU高很多。这个板子无法调节电源风扇速度，所以尽管电源很凉快（传感器不超过40度），PSU2的风扇有时候就会莫名其妙狂转，且PSU的40mm风扇比机箱的60mm风扇噪音尖锐很多，相当烦人。
严格遵守TDP，这板子默认有锁死的135W功耗墙，在bios里有看到相关选项，可能能解，但是目前还没试出来。
IPMI的网页端远程管理需要加装额外模块，这东西要20块。IPMI自带的KVM我还没玩过，玩了再补。
再说说优点：
这板子供电区域被CPU风扇直吹且有VRM散热片，供电散热条件相当好。就在写这篇文章的时候这俩U已经在135w功耗下跑了四五个小时了，供电区域传感器的温度高达39度，拿红外枪打了一下大差不差，比t7810那种跑个110w-115w持续都能到80度的VRM不知道猛到哪里去了。
24槽的板，2DPC的LRDIMM可以跑满2400速度。2DPC的RDIMM会降速2133甚至rank多的会降1866。3DPC的LRDIMM也会降速1866，所以插满其实也不大实际，但是至少可以放心插16槽。得益于导风板，内存散热的条件也不错
120块还要啥自行车
ryd994
2023 年12 月 25 日 15:19
78
Keiour:
16x32G的2133 LRDIMM内存
lr dimm功耗挺高的。如果不是必须这么大容量的话还是rdimm好。
如果你没有双路供电的话建议拔掉一个psu。整个拔。只拔电源线没用，psu风扇可以从主板供电。
Keiour
2023 年12 月 26 日 02:16
79
刚试了下，主风扇直接起飞到大概9000转而且维持这个速度，CPU都要被冻感冒了，这应该是说明手册上提到的检测到硬件失效就会override manual fan settings。大概是因为这板的双路热备是双PSU一起取电的，所以psu1承受450w左右的负载，风扇也起飞了，只好插回去。
现在的方案是直接开窗，拿窗帘搞了个简易的duct给服务器进冷风，满载能跑到6000转上下，电源风扇也不起飞，还是可以接受的。
LRDIMM条确实耗电，每个CPU 6根要吃掉24w的表显功耗；另一台用RDIMM条的取决于rank数，用2 rank条的那个CPU四根也要吃掉12w，少的那个CPU只用6-8w。我自己上了LRDIMM单纯是碰巧有垃圾好捡+这板子2r的RDIMM（32G的便宜条子应该都是2r）插16根只有1866，价格也不会比这个便宜多少，那2133的用着也凑合。
ryd994
2023 年12 月 26 日 06:46
80
你不是带电拔的吧？先关机再拔
没有3D打印机
