本文是自建家庭KTV的第二部分，硬件篇。内容来源都是自学（瞎琢磨），理论分析如果有错，欢迎大佬捉虫。
本文的目标是粗略解析家庭KTV的硬件设备需求，并提出经济实惠（挂壁）的解决办法。
因为家庭设备环境各不相同，本文力求给出设备搭建的思路，各位坛友可以选择适合自己的办法。欢迎回帖讨论。
无论是按照第一部分低成本家庭KTV-软件篇：自建曲库，u2b与b站下载，AI消人声，完全本地控制，多平台 搭建的软件平台还是自己有的其它平台，本文假设使用者已经有了歌曲的音视频输出。
写在前面
音频和视频的硬件设备向来是发烧友聚集地。很遗憾，我从来没有烧起来过。音视频硬件设备高端探讨请移步它处。
我个人对音视频设备的认知是，这是一块基本被探索明白的领域，没有太多花哨的东西和新鲜的理论。在此基础上，便宜是一定没有好货的（除非是羊毛deal），贵的设备则有可能得到符合价格的质量。所以理论上来说，这类偏重工业生产的产品，从国内反向海淘应该大概率能在同样的价格下获取更优的产品质量，或者以更便宜的价格获取同样质量的产品。但我都是在亚马逊直接买的，因为比较方便。毕竟当年琢磨的时候还没来泥潭，羊毛精神还没有培养好。不过总体来投入并不大。我自己的投入如下（请读完全文再判断是否购买）：
- $70混音器
- $30音频线
- $100无线麦克风套装
- $3 转换头
- $10 1/4英寸双头音频线
总计$200出头。产品其实没咋挑，看着价格功能合适就买了。还有一些别的配件我自己有的就没买，比如之前电钢琴配的监听耳机，一些线材，包括HDMI，analog音频双头线等等。这个价格也没计算电视，音响，功放，和电脑。当然下面会讨论一下没有功放，电脑，或者音响的解决办法。但是如果没有电视，投影仪也可以。如果啥都没有，那本文就权当给您逗个乐。
在写这部分的时候我也去不断的搜集了一些信息，发现现在已经有了非常多的低成本高质量的客厅k歌硬件。一些名词，比如“k歌前级”之类的之前我都没听说过，实在是有些汗颜。想了想不能太监，还是得把自己的经验写一下吧，如果有落后犯傻的地方大家请指出来，多多包涵。
KTV硬件需求分析
在设计方案和购买器材之前，需要先明确到底我们需要什么。家庭KTV的目标是什么呢？
首先我们要有歌曲视频和音源。其次我们要有人声。最后我们要有能播放视频和音频的设备。同时我们需要合理的把硬件连接起来。
一台电视能不能够用？

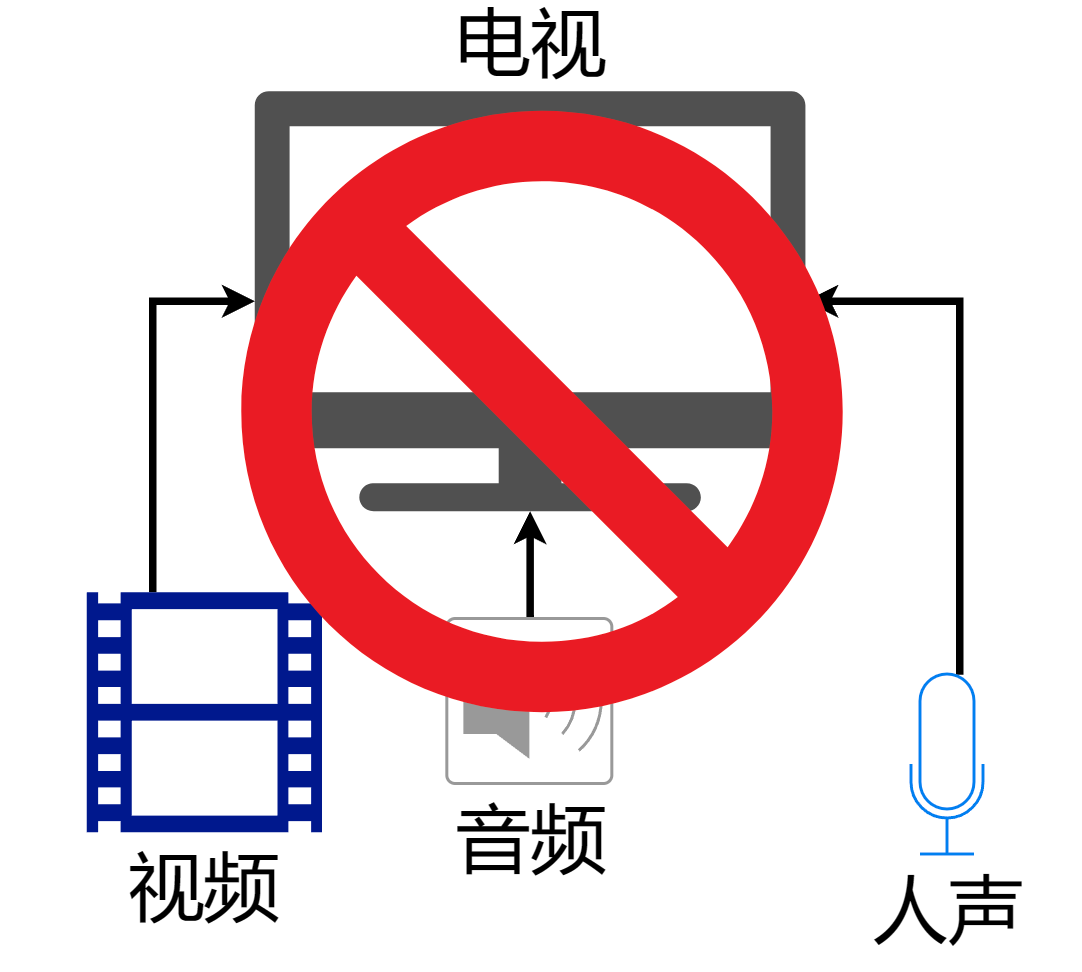

在part1中我们通过电脑作为歌曲视频和音频来源，其实还是相对繁琐的。直接在youtube上搜索歌名+karaoke的话其实也可以搜到很多消音之后的歌曲视频。于是有人就要问了，既然现在电视都是智能电视，可以直接放流媒体，那能不能直接在电视上播放歌曲的视频和音频，然后直接把麦克风接到电视内置音箱输入？很可惜，这样不行。现代电视的设计本身是不支持混音混流的，所以输入端不能超过1个。内建的roku，firetv，google tv之类的，本质上就是一个内置的输入端。如果采用了内置的输入端，是无法同时使用另一个输入端的。
所以，只有一台电视是不够用的。
现在有两个选择：
- 增加一个输出端，也就是不用电视的内置音箱
- 增加一个输入端，也就是不用电视的内置视频源
接下来分别讨论这两种情况。
电视+音频输出设备
最简单的例子就是电视+音箱。实在没地方的话，如果你的电视有3.5mm输出插孔，一副耳机也是能用的。
现在我们有了歌曲视频和音源，也有了能播放视频和音频的设备，还需要配一套人声收集设备和能够连接这些硬件的混音设备。
我随便在亚麻上搜了一下，这个 可以满足需求。
在使用的时候，因为电视是歌曲和视频源，所以要用3.5毫米转接线连接电视和这台混音设备的AUDIO IN接口。然后声音输出可以通过把耳机或者音箱通过3.5mm连接线插在混音设备的AUDIO OUT接口上。连接模式见下图。
当然，这款设备号称支持蓝牙，所以也许可以不需要audio out的连接，直接蓝牙耳机连接到混音器上可能也行？哪位大佬想玩玩的可以试试。

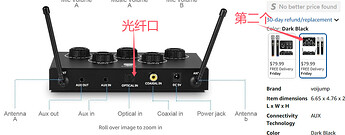

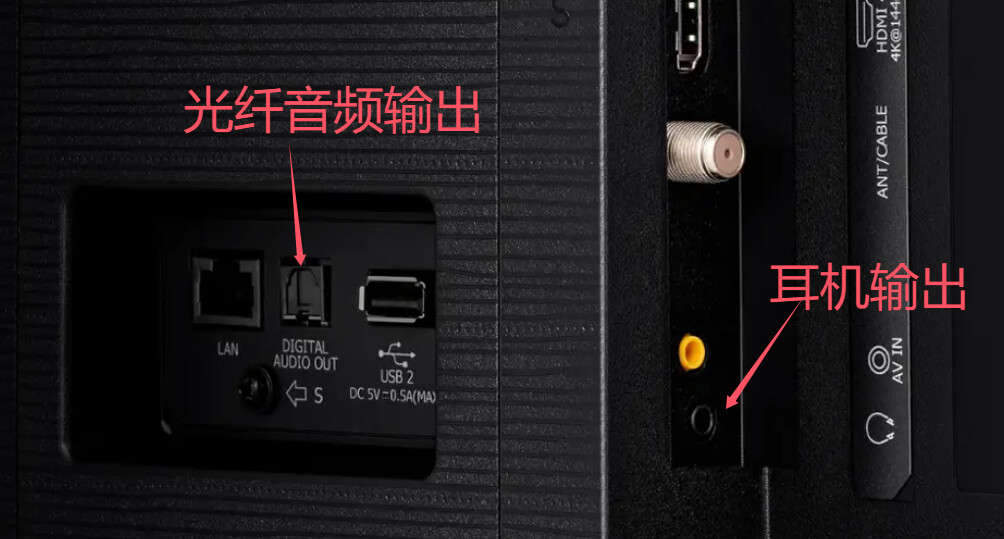

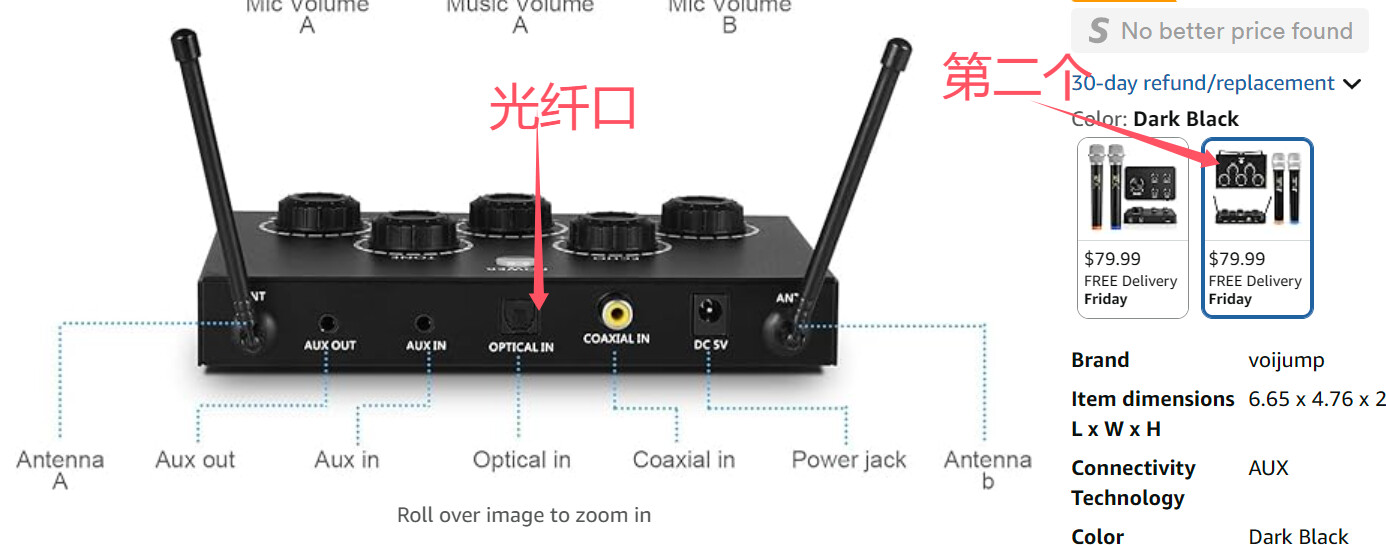

如果你的电视没有3.5mm接口，可以看看有没有光纤音频接口。上面的混音器产品页有两个产品，第二个是支持光纤音频的。只要把上面电视到混音器的3.5mm连接线换成一根光纤音频线。类似这种
本套方案评价：
优点：
- 便宜，大概90刀左右花费
- 理论上混音器是硬件混音直出，没有延迟
- 麦克风比手机耳麦还是强多了的。
- 戴耳机唱k不扰民
- 操作比较方便。想唱的时候打开混音器，插上电视连接线就行。不太智能的电视可能还要选一下音频输出端口，不过也就这几步了。
缺点：
- 靠着混音器直连音频输出，功率肯定不够。如果是连外放音响估计声音质量会很惨。
- 这80刀的混音器大概也没有防啸叫，没有EQ，功能上还是残缺了不少。
- 电视做视频输出端，能使用的歌曲非常有限。
电视+歌曲音视频输入端
这里其实我们有很多的选项。需要注意的是，因为我们需要在歌曲音视频和人声音频输出到电视之前进行混音操作，所以（大概）无线投屏是没法奏效的——因为投屏到电视上我们就没法混音了。如果有大佬知道哪些骚操作可以绕过这个限制，欢迎指出。

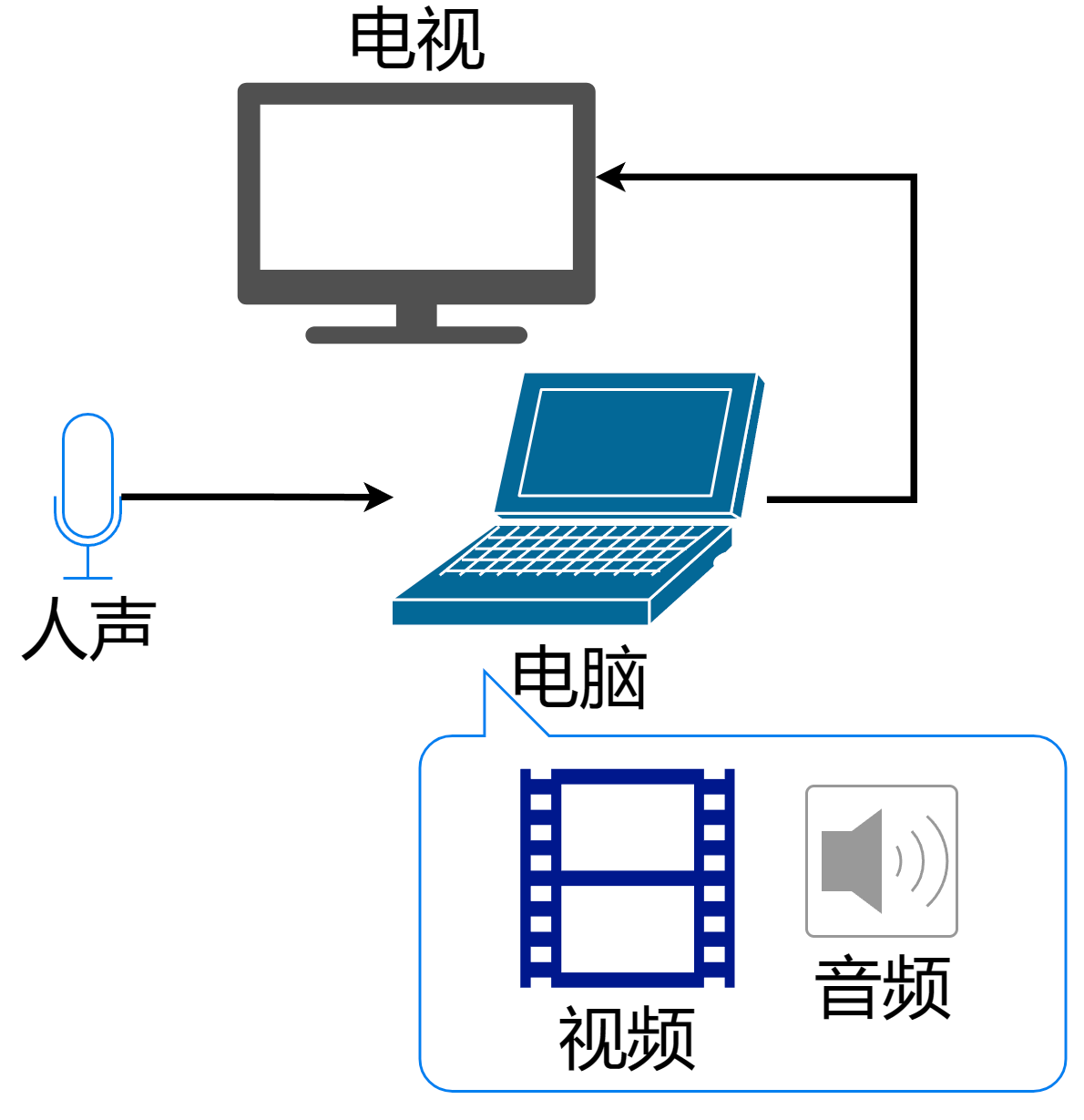

- 电脑直连。 在Part1中我们其实已经有了一个非常入门的完全体：电脑。所以最简单的方法就是把电脑搬到客厅，直接通过HDMI或者其它方法连接到电视上，然后搞一套usb或者蓝牙麦克风作为输入，通过软件混音台（比如part1里介绍的VoiceMeeter）混合声音，输出到电视上。
优点：
- 足够便宜。0刀之选，基本完全白嫖。
- 音源丰富，可以上part1的软件。
缺点：
- 电脑搬客厅不是每个人都能接受的。
- 电脑声卡推力有限，声音效果较差。
- 虚拟混音会有一点延迟，大约50ms左右，有些人（比如我）对这延迟很敏感，无法接受。这延迟是无法避免的，因为虚拟混音的本质是模拟信号和数字信号的转换而产生的。因为最终输出是纯数字信号，所以这个转换的延迟基本无法避免。凡是开过视频会议和打过视频电话的人应该都有了解。
- 电脑+混音器。将电脑连接到混音器的
HDMI IN接口，另一条HDMI线连接混音器的HDMI OUT接口。一般大家多少都薅过bestbuy的10刀礼卡，这两条线可以算作0刀。下面是连接图示。
优点：
- 便宜，80刀的混音器自带麦克风。hdmi线四舍五入不要钱。
- 理论上混音器是硬件混音直出，没有延迟
- 电视内置音箱输出，操作时只需要切换电视的输入端口就可以，比较方便。音箱效果由电视品质决定，不太受混音器影响。
- 可以略微扩展，比如通过audio out接口再另外接有源音响或者耳机。
缺点：
- 电脑搬客厅不是每个人都能接受的。
- 输出的音频质量还是收到混音器影响（如果走audio out），或者受电视内置音箱质量影响（走hdmi out）

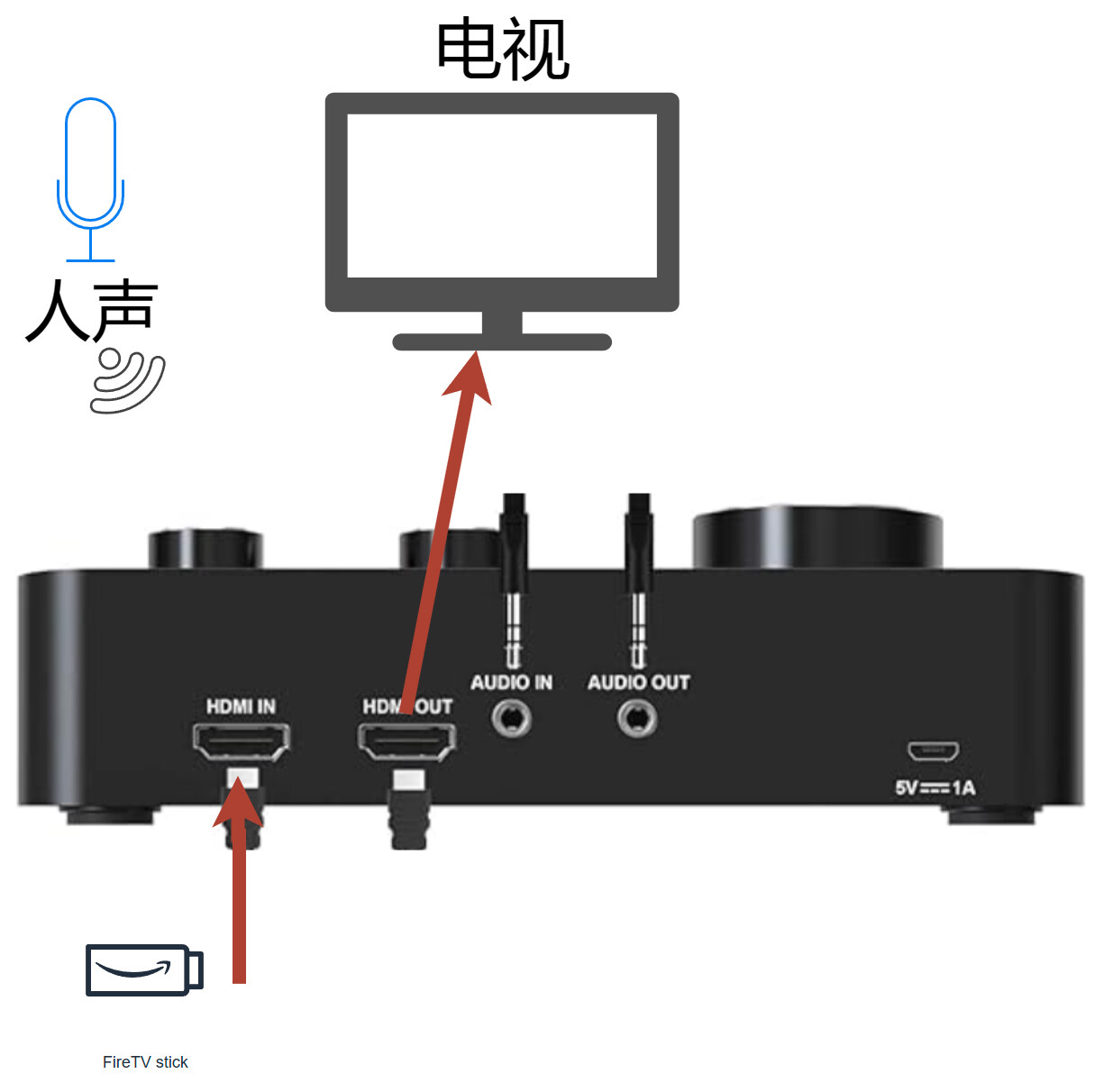

- 电视棒+混音器。前两种结构都要把电脑搬到客厅，是个很大的缺陷。最简单的解决方案是把输入端从电脑换成一个小巧的设备，比如firetv，apple tv，chrome tv，roku tv等等。显然这些电视棒是不具有混音能力的，人家压根就没有音频端口。所以我们依然需要之前提到的麦克风混音器。下面给出连接图示，其实就是把电脑换成电视棒直接插在hdmi in的接口上。
优点：
- 便宜，80刀的混音器自带麦克风。电视棒大家估计都有好几个用不上的，四舍五入不要钱。
- 理论上混音器是硬件混音直出，没有延迟
- 电视内置音箱输出，操作时只需要切换电视的输入端口就可以，比较方便。音箱效果由电视品质决定，不太受混音器影响。
- 可以略微扩展，比如通过audio out接口再另外接有源音响或者耳机。
- 体积小，不占地方。
缺点：
- 电视棒也没比电视内置系统强多少，做视频输出端，能使用的歌曲一样非常有限。
- 输出的音频质量还是收到混音器影响（如果走audio out），或者受电视内置音箱质量影响（走hdmi out）

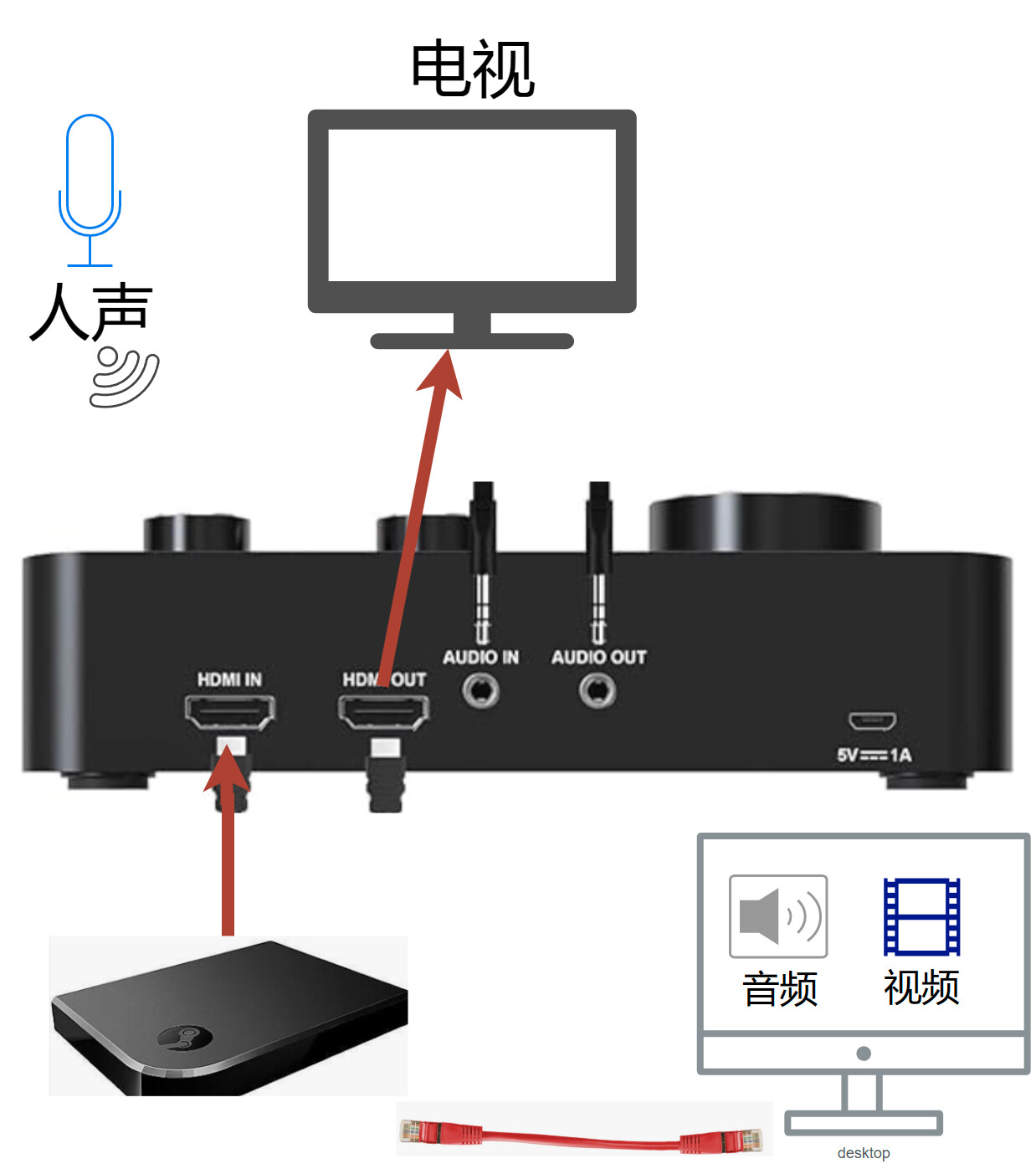

- 电脑+屏幕投射+混音器。这是另一个解决“客厅没地方放电脑”的思路。我们可以把计算机放在任何位置，只要通过一套屏幕投射系统把电脑的音视频输出映射到混音器的输入端就可以解决问题了。这其实用的是远程游戏的思路，我自己尝试过用steamlink来做屏幕投射，可以把音视频都比较完美的投射到电视上。理论上软件投射和硬件投射都可以，比如nvidia shield，或者moonlight，等等。可以选择自己喜好的方法。操作实现起来也并不复杂，就是把混音器的输入端从直接连电脑/电视棒变为连接远程游戏设备的输出端。连接图如下。
优点：
- 便宜，80刀的混音器自带麦克风。steam link电子垃圾，moonlight完全免费，四舍五入不要钱。
- 理论上混音器是硬件混音直出，没有延迟
- 电视内置音箱输出，操作时只需要切换电视的输入端口就可以，比较方便。音箱效果由电视品质决定，不太受混音器影响。
- 可以略微扩展，比如通过audio out接口再另外接有源音响或者耳机。
- 体积小，不占地方。
缺点：
- 输出的音频质量还是收到混音器影响（如果走audio out），或者受电视内置音箱质量影响（走hdmi out）
- 整体设备启动的时候，因为电脑和屏幕分离的比较远，需要两边跑，相对麻烦。
进阶配置

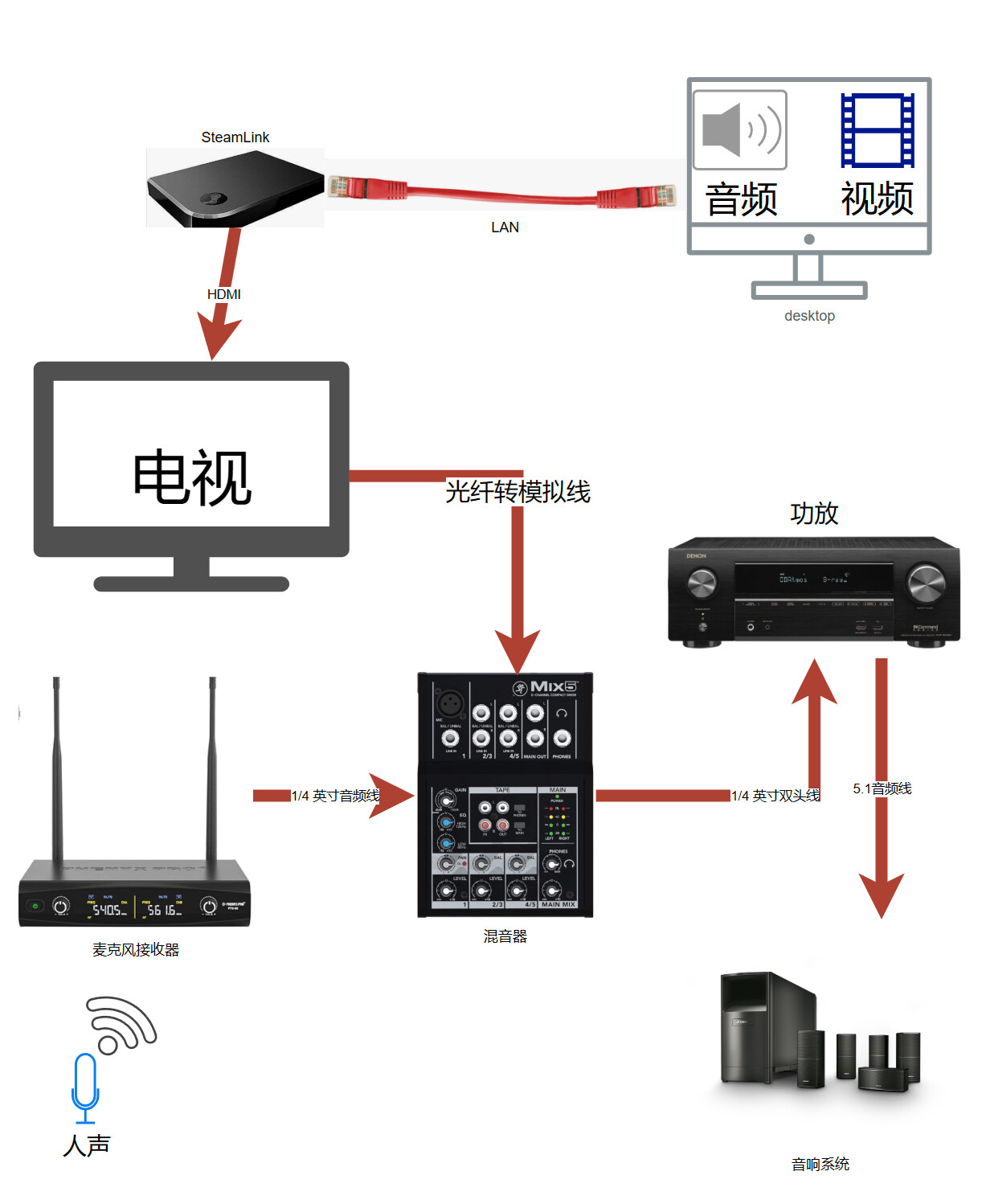

如果你只是随便玩玩，上面总有一种方案适合你。不难看出，上面几个方案都存在一个核心问题，也就是瓶颈，在于我们的多功能混音器。一个80刀的东西，或者买好一点的可能有150刀的，要做收音，混音，视频编码，推输出等多项核心功能，其实是样样稀松的。尤其是高分辨率视频信号，可以肯定这东西做不了太好。甚至音频混音这个混音器也只能输出2.1声道，差强人意。所以，进阶配置的核心思路是，专业的事情让专业的设备完成。比如，电视和电脑直接连接，可以用电脑显卡强大的解码能力输出高质量的音频和视频。电视只做显示设备，导出音频信号给混音器处理。麦克风专门做收音，跟混音器连接。混音器连接所有音频的输入输出，专门做模拟音频信号混音，减少延迟，推送输出到功放。功放（AVR）专门处理音频推送，功率强大，音频质量有保证。这实际上也是我现在使用的方案。对于已经有家庭影院系统的坛友来说，其实额外投入就是本文开头计算过的200刀出头。但对于起手只有一台电视的坛友来说，一套能听的有源音响加一套能推动音响的功放，大概要$2000起步，上不封顶。我在Bestbuy买的一套5.1音响加Denon功放含税$3500刀。确实不便宜。当然，其实我倒腾KTV系统前好几年就弄完了音响系统，所以这个花销可以算作沉没成本，四舍五入不要钱。下面是连接图。
优点：
- 其实不算贵，总共$200出头。
- 人声音质好，推力足，音响系统可以接近国内ktv的八成了。
- 视频质量和音源质量都很优秀。感谢我的3080，请在我抽中5090之前继续努力。
- 扩展性强。混音器其实可以直接连接各种电子乐器，比如电钢琴，电吉他，电子鼓，等等。这其实就是一个家庭音乐工坊的雏形了。
- 有提升空间。每个硬件都只负责专业的事情。想要更优秀的品质，只要多花美联储点数获取更好的设备就行了。
- 稳定性强，系统没有瓶颈。
- 依然支持监听耳机输出，只要在功放上把输出从音响改成耳机就行。
缺点：
- 沉没成本不是它的缺点，是我的缺点。不过都是已经花掉的美联储点数，反正也回不来了。
- 启动比较繁琐。整个流程涉及：电脑软件端启动，所有的硬件设备逐一启动，电视调整音频输出，功放调整音频输入。而且电脑跟电视离得比较远，需要跑一个上下楼。
- 线材不好整理。尤其是还有其它游戏机连接线的情况下，看起来不是太美观。
国内海淘的一点研究
其实家庭ktv系统国内做的比美国这边丰富的多。各种功能型号也比较丰富，高中低端的都有。我在亚麻就没看见比较高端的多功能混音器。可以搜一下“卡拉OK数字前级”，“音频前级放大器”等关键词，品牌型号还挺多的，价格也不算太贵，功能上丰富的多。我感觉大多数其实就是给国内ktv供货的供应商的牌子。都有触摸屏调整音效和切歌这些功能了。不过这些就留给以后再深入吧。也许还会有part3也说不定。
最后祝大家都能玩的开心，唱的爽。
总结
读完了这两部分，坛友已经可以在简历上添加一系列关键词了，包括但不限于：git, version control, python, computer vision, pytorch, AI, machine learning, CNN, pipeline deployment, UI/UX, frontend, backend, system design, infrastructure optimization, multi-system collaboration…
